说在前面

通过自行预约实验平台，我们完成了OSPF实验中上次未能完成的内容，

顺便也熟悉了一下线上平台的使用方法。

结果又用了整整4个小时才做完。

因此我打算写下这篇文章，帮助大家更迅速地上手实验平台。

VMware Workstation Pro

下载链接：

有一些点需要注意：

1. 你必须在broadcom注册账号

2. 在下载前你可能会看到这个：



   然后发现你无法勾选。

   经过尝试，你只需要点击Term and Conditions真的进去看一看，就可以勾选了。

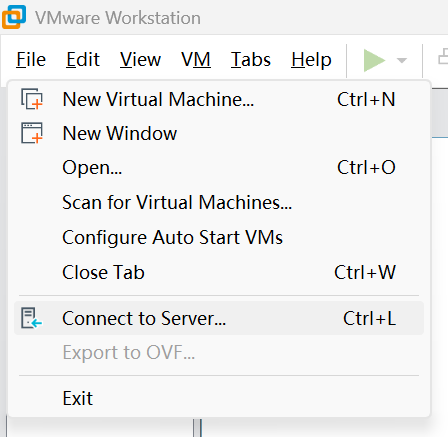

然后安装完毕后，点击File->Connect to Server.

输入相关信息即可连接。

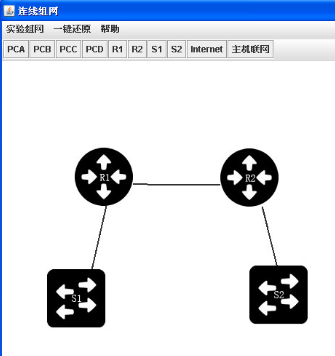

组网连接

点击上面一栏的选项即可添加/删除该设备。

右键设备可以显示设备的接口，点击可选择某接口。它将于你下次右键选择的接口相连。

配置完成后一定要点击实验组网->提交。提交了才是连上了。

接口连接时一定要谨慎，一旦连错一组，你大概率就需要点击一键还原回到空白状态。

因为接口之间一旦连接，无法取消，只能选择断连，但不能将接口从占用状态解放。

此外这个一键还原也非常的鸡肋，每次清空都需要等很久，

但它真的只是把组网清空，各种配置还会遗留，还得你自己删。

不过也是有值得夸的地方：

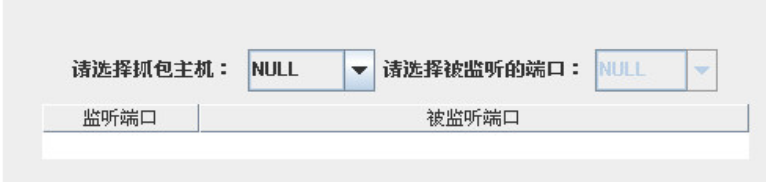

不需要集线器，你可以直接设置让哪台主机监听哪个端口。

超级终端

可以看到四台机子的桌面上分别自带S1，S2，R1，R2的超级终端入口。

这一点还算是比较方便。

但当然也会有输入卡顿，方向键容易失灵，无法跨虚拟机复制粘贴等等烦人的点。

有一点需要注意：

如果不想总是看见下图，学会善用 ？

实验部分

这篇博客主要还是讲解入门实验平台的。因此这一部分就简略一点。

事实上涉及到的知识点基本在上次博客都讲过了。

两个实验都非常简单，过程也算顺利。（上次实验的线路质量很影响实验进度！！不紧的线不要侥幸地用）

实验6中 tracert一直失败，应该是有防火墙。理论课上也讲过这个命令可以用来hack。

设计型实验2的备份设计其实就是cost的设计，从而实现冗余链路的优先级设置。

高优先级链路不通时，其冗余链路自然就被OSPF重新计算出来了。

后记

没啥想说的。

实验平台一周好像可以约16个小时，建议趁低谷期积极抢占。

截图写博客好麻烦。希望你们可以看明白。
